その他のβ版機能

目次

[更新: 2025年11月27日]

β版にて提供中のログの概要や仕様についての説明です。

概要

β版ログ機能は、LTE に接続した SIMの認証時のログを表示するものです。

本機能を利用することにより、接続が失敗する際のデバッグ行いやすくなります。

現在三種類のログをβ版にて提供しております。

ログの種類

項目	意味
HSSログ(β)	SIMの認証に関するHSS(Home Subscriber Server) のログを閲覧できます。
PGWログ(β)	SIMのセッション確立に関するのPGW(PDN GateWay) のログが閲覧できます。
通信量ログ(β)	SIM に対して上下通信でどの程度の容量を通信したか参照できる通信量のログを閲覧できます。

HSS(Home Subscriber Server)ログの各種項目について

HSS ログ項目

項目	意味
タイムスタンプ	ログ記録時のタイムスタンプ
コマンド	Diameter Command
フラグ	Diameter Flag
リザルト	Diameter Result‑Code を表します
送信元MCC	送信元MCC(Mobile Country Code)
送信元MNC	送信元MNC(Mobile Network Code)

PGW(PDN Gateway)ログの各種項目について

PGW ログフォーマット

項目	意味
タイムスタンプ	ログ記録時のタイムスタンプ
メッセージタイプ	GPTv2‑C パケットタイプ
IPアドレス	デバイスから SIM に設定された IP アドレス
送信元MCC	送信元MCC(Mobile Country Code)
送信元MNC	送信元MNC(Mobile Network Code)
送信先MCC	送信先MCC(Mobile Country Code)
送信先MNC	送信先MNC(Mobile Network Code)

通信量ログの各種項目について

通信量項目一覧

項目	意味
タイムスタンプ	ログ記録時のタイムスタンプ
ICCID	SIM の ICCID
アップロード	アップロード（バイト）
ダウンロード	ダウンロード（バイト）
MCC	通信を行っていたMCC(Mobile Country Code)
MNC	通信を行っていたMNC(Mobile Network Code)
operator	通信を行ったキャリア

HSS(Home Subscriber Server)ログの「コマンド」「フラグ」について

HSSのログのうち、コマンド・フラグの表示される項目について記載します。

コマンドとフラグについて

コマンド と フラグ	意味
Authentication Information Request / Answer	デバイスからの認証の際に、MNO設備のMMEからHSSに 送受信されるメッセージです
Update Location Request / Answer	デバイスが登録されているMNOをHSS側で更新するために MMEが送信されるメッセージです
Cancel Location Request / Answer	以前の接続時のMMEに対して登録を破棄するように HSSが送信するメッセージです。 また、アタッチ時やハンドオーバーなどで別MMEから Update Location Requestの際にも送受信が行われます
Cancel Location Request(Manual)	Cancel Location Requestのうち、 コントロールパネルやWebAPIから SIMの無効化・再接続操作が行われた際に 送信されるメッセージです
Notify Request / Answer	デバイスに関するステータスをHSSへ報告する際に 送信されるメッセージです
Purge-UE Request / Answer	デバイスがMMEから削除された際に、 HSS側に登録情報を削除するよう 通知する際に送受信されるメッセージです

HSS(Home Subscriber Server)ログの「リザルト」について

HSSログのリザルトについて、表示される項目とその意味を記載します。

リザルト

リザルトの値	意味
DIAMETER_SUCCESS	HSSが正常なAnswerを返した際に 送信されるメッセージです
DIAMETER_AUTHORIZATION_REJECTED	Authorization-Information Answer の際に 無効化したSIMで認証エラーとなった際に表示されます
EXP_DIAMETER_ERROR_USER_UNKNOWN	Update-Location Answer の際に IMEIロックの設定エラー時に表示されます
EXP_DIAMETER_ERROR_ROAMING_NOT_ALLOWED	Update-Location Answer の際に 許可されていないキャリアで 認証しようとした場合に表示されます

PGW(PDN GateWay)ログの「メッセージタイプ」について

PGWログのメッセージタイプについて、表示される項目とその意味を記載します。

メッセージタイプ

メッセージタイプ	意味
Create Session Request	MNO設備のSGWから、さくらのセキュアモバイルコネクトのPGWへ送信される、 データセッションの作成要求メッセージです。
Create Session Response	さくらのセキュアモバイルコネクトのPGWから、MNO設備のSGWへ返信される、 Create Session Requestに対する応答メッセージです。
Delete Session Request	デバイスの切断やタイムアウトなどにより既存のセッションを破棄する際に、 MNO設備のSGWからセキュアモバイルコネクトのPGWへ送信されるメッセージです。
Delete Session Response	Delete Session Requestに対する応答メッセージで、 セキュアモバイルコネクトのPGWからMNO設備のSGWへ送信されます。

本機能を用いた場合のデバッグ例

本稿では、通信時に発生するログのパターンを紹介いたします。

LTE通信のアルゴリズムについては、 モバイルネットワーク通信の仕組み を参照ください。

01. 正常に接続できた場合のログ

まず、SIMがさくらのクラウドへ正常に接続でき、セッションを確立できた場合のログを解説します。

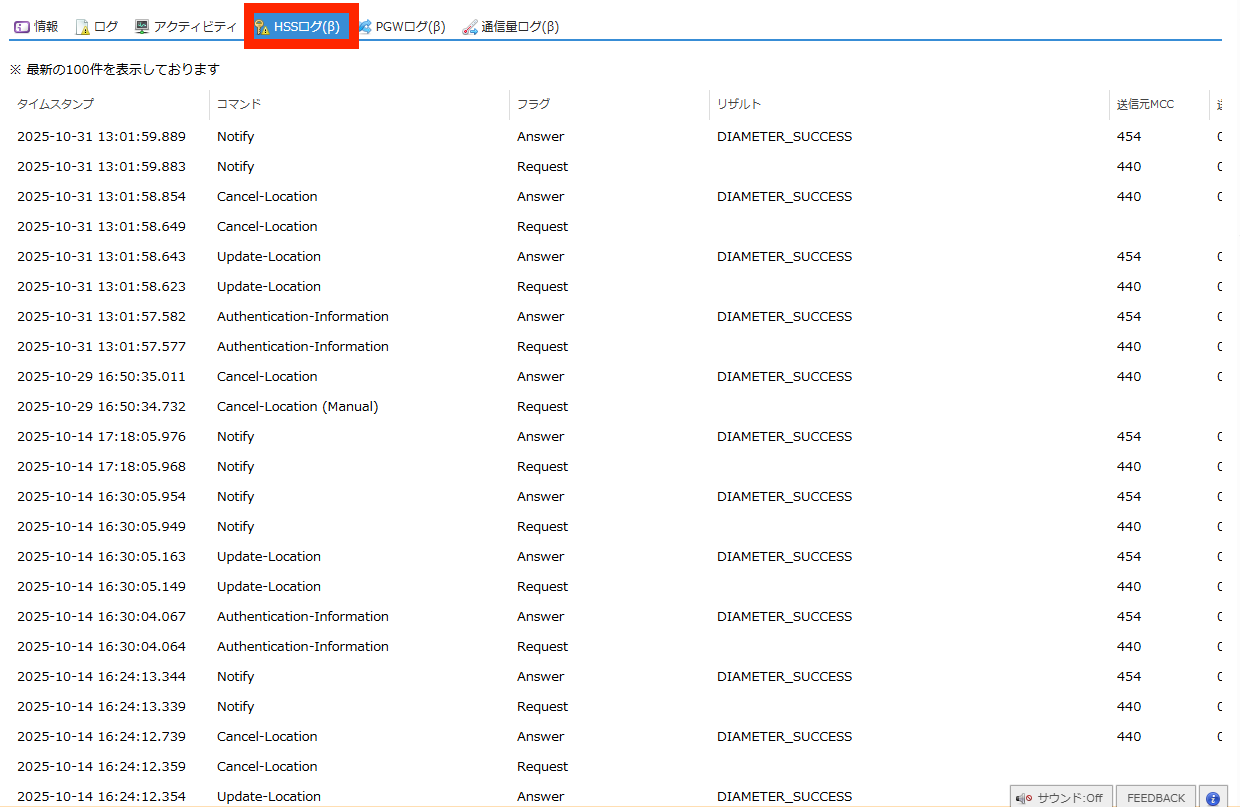

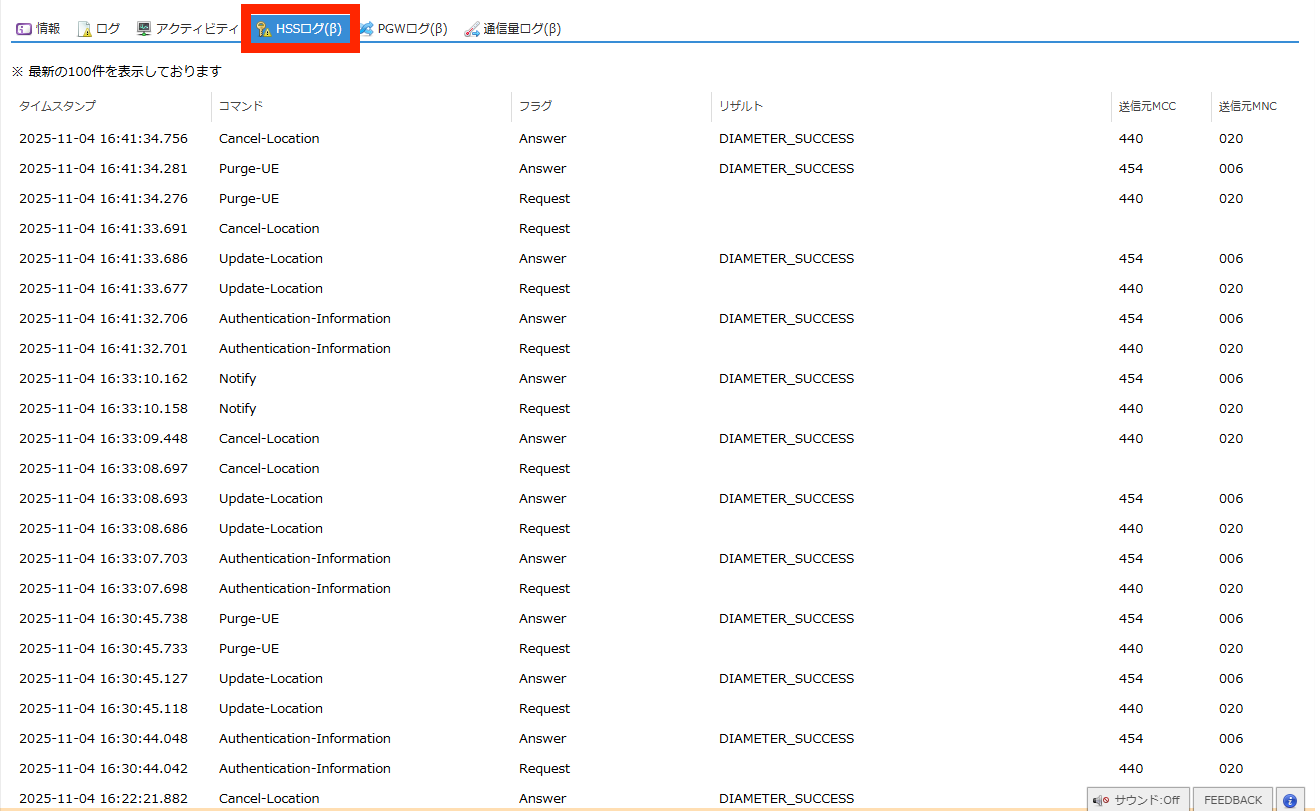

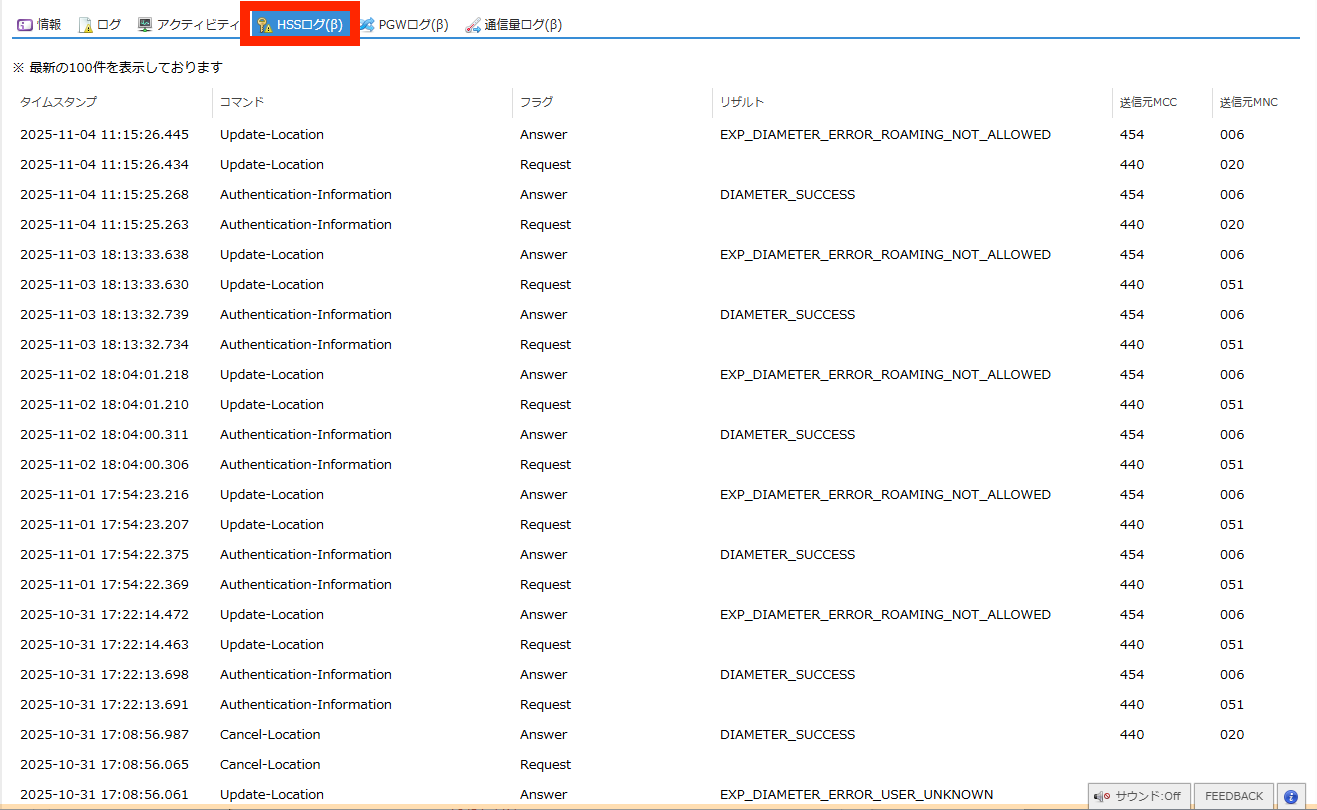

HSSログ(β)のタブを選択し・表示してください。

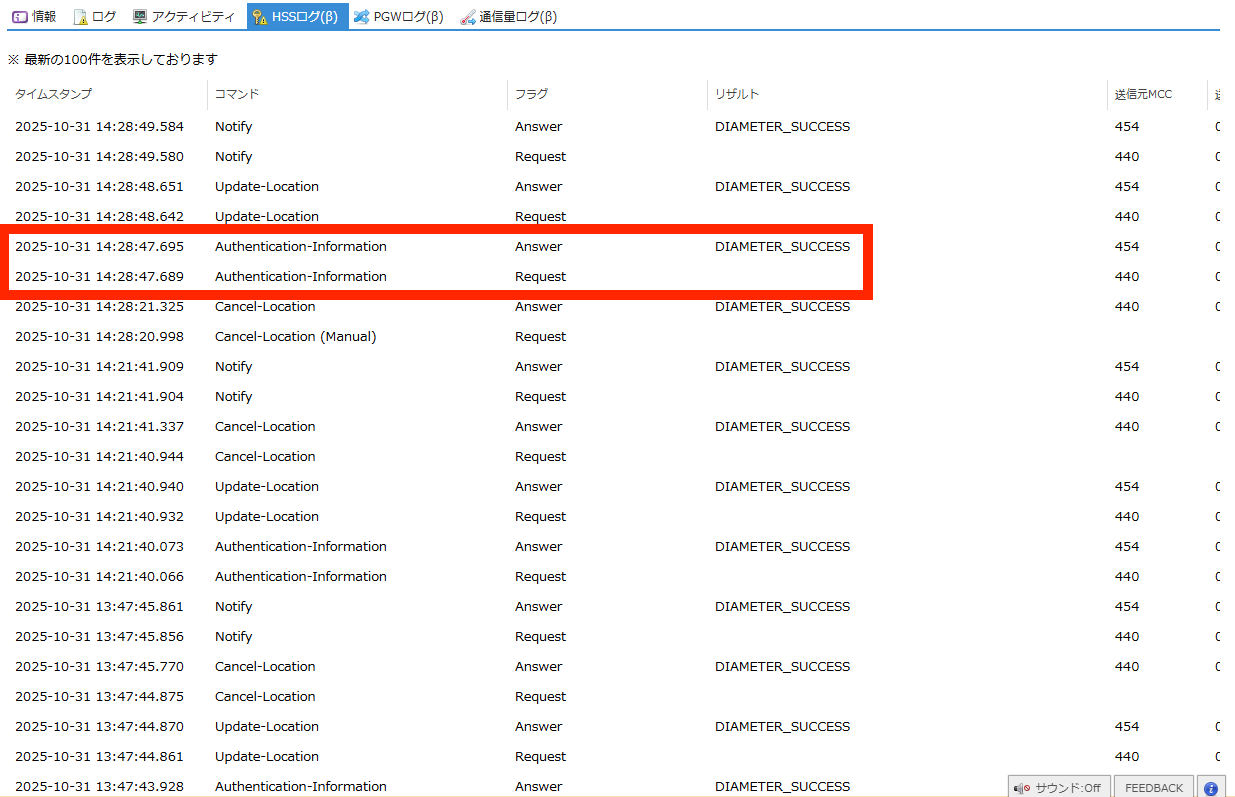

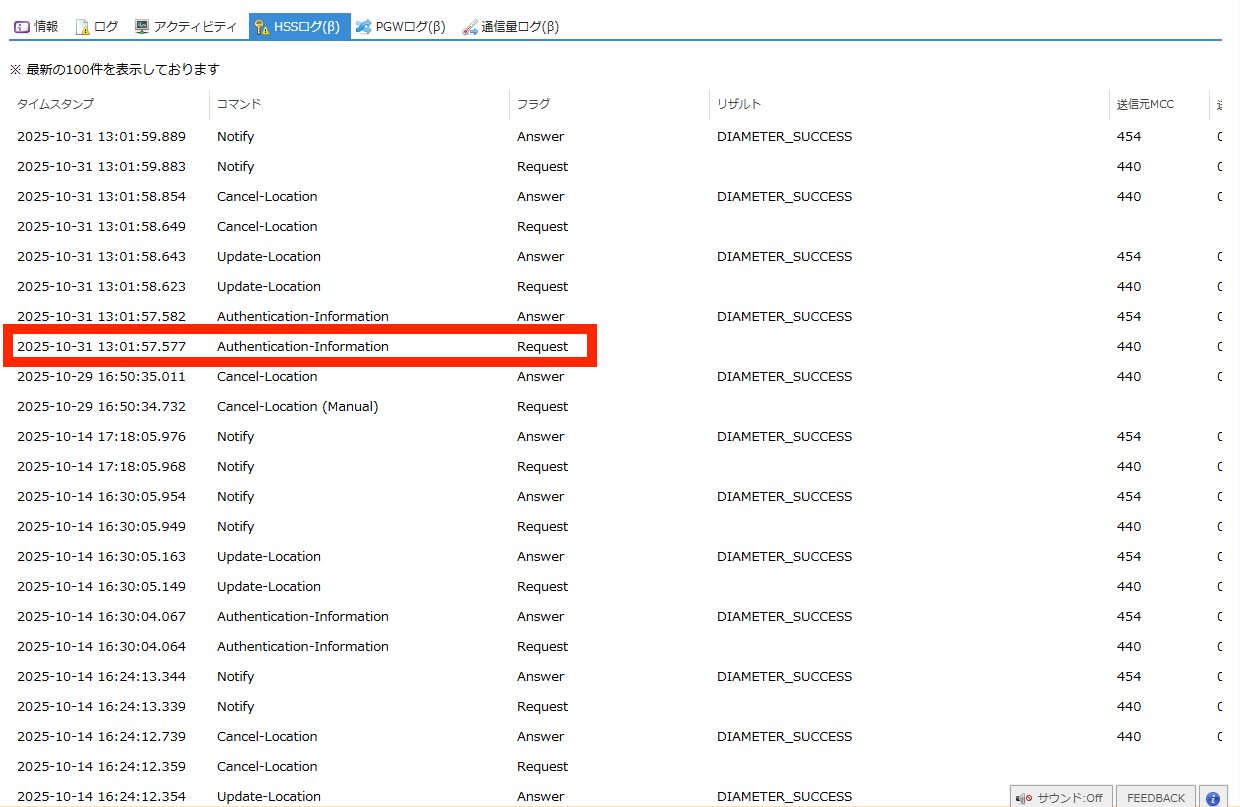

SIMから接続要求を行うと、HSSログにAuthentication Information Request のログが表示されます。

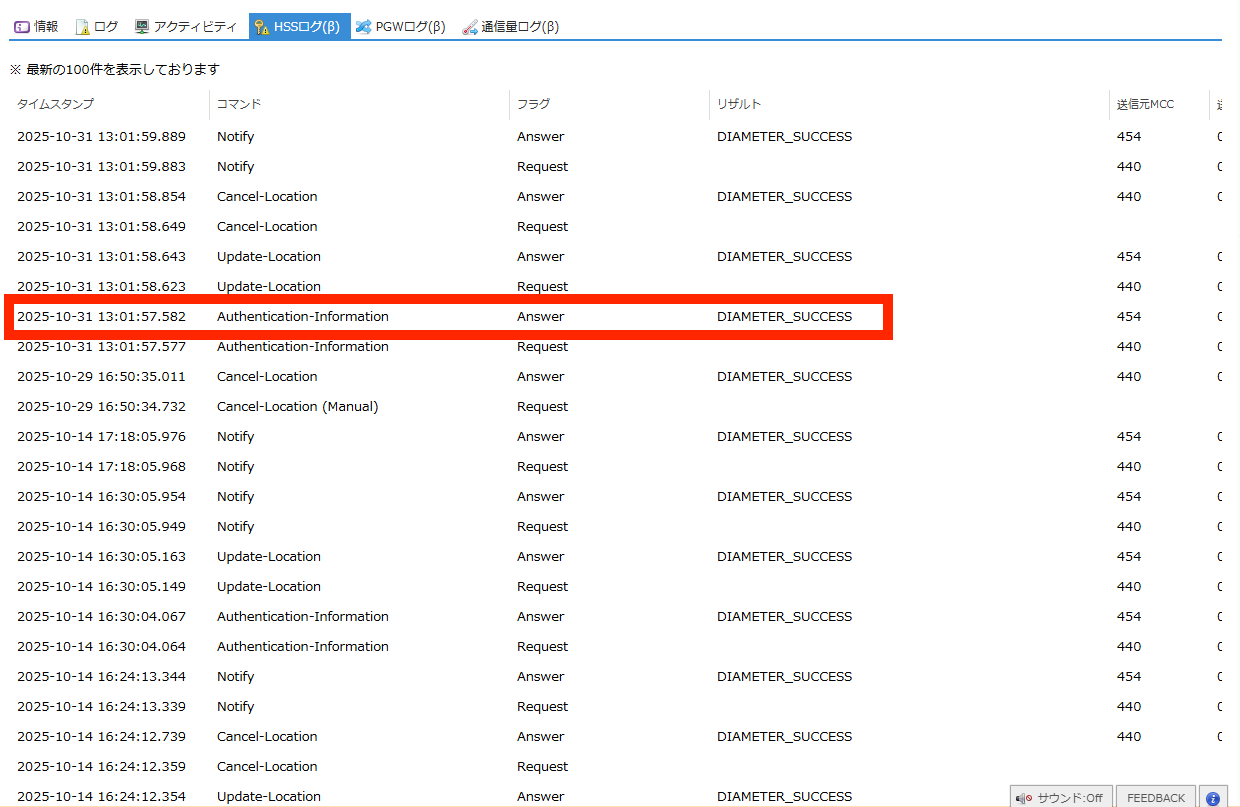

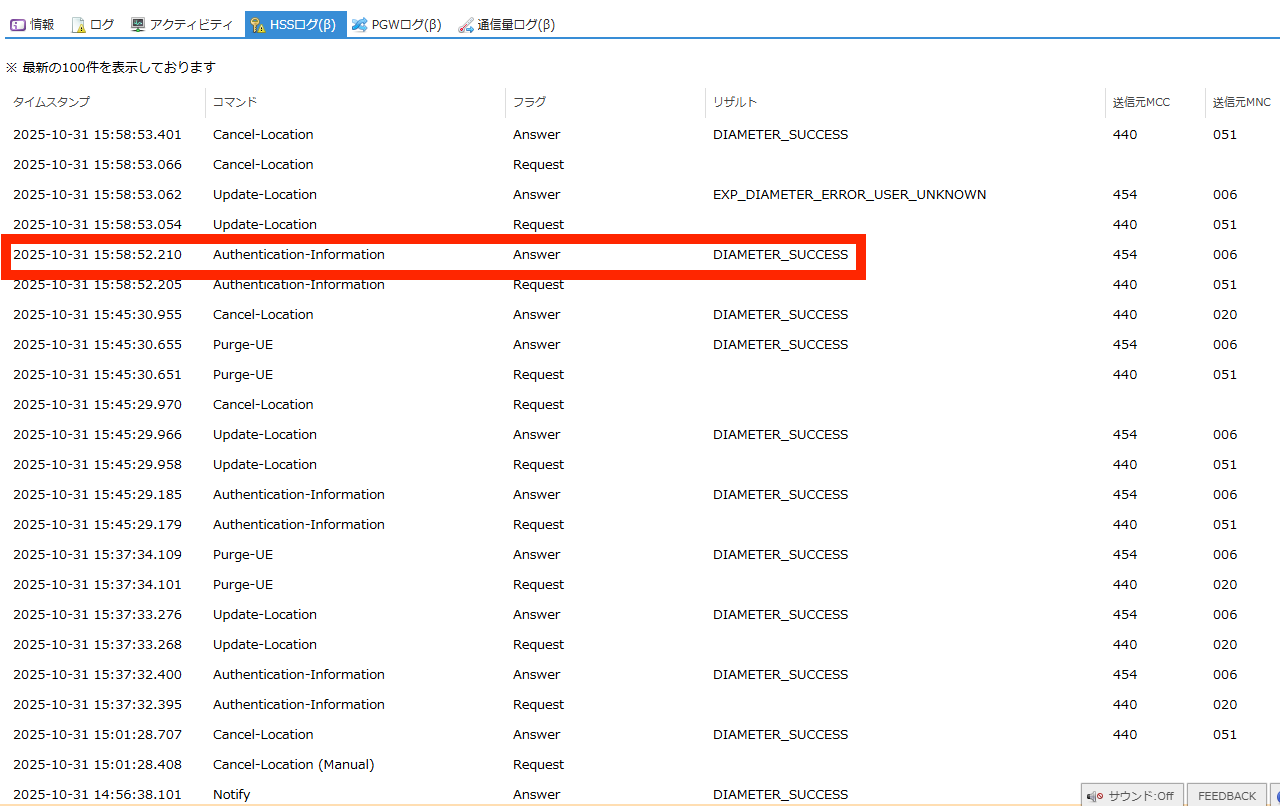

セキュアモバイルコネクトから HSSログに Authentication Information Answer のログが表示されます。

Authentication Information Answer のリザルトカラムが「DIAMETER SUCCESS」になっています。

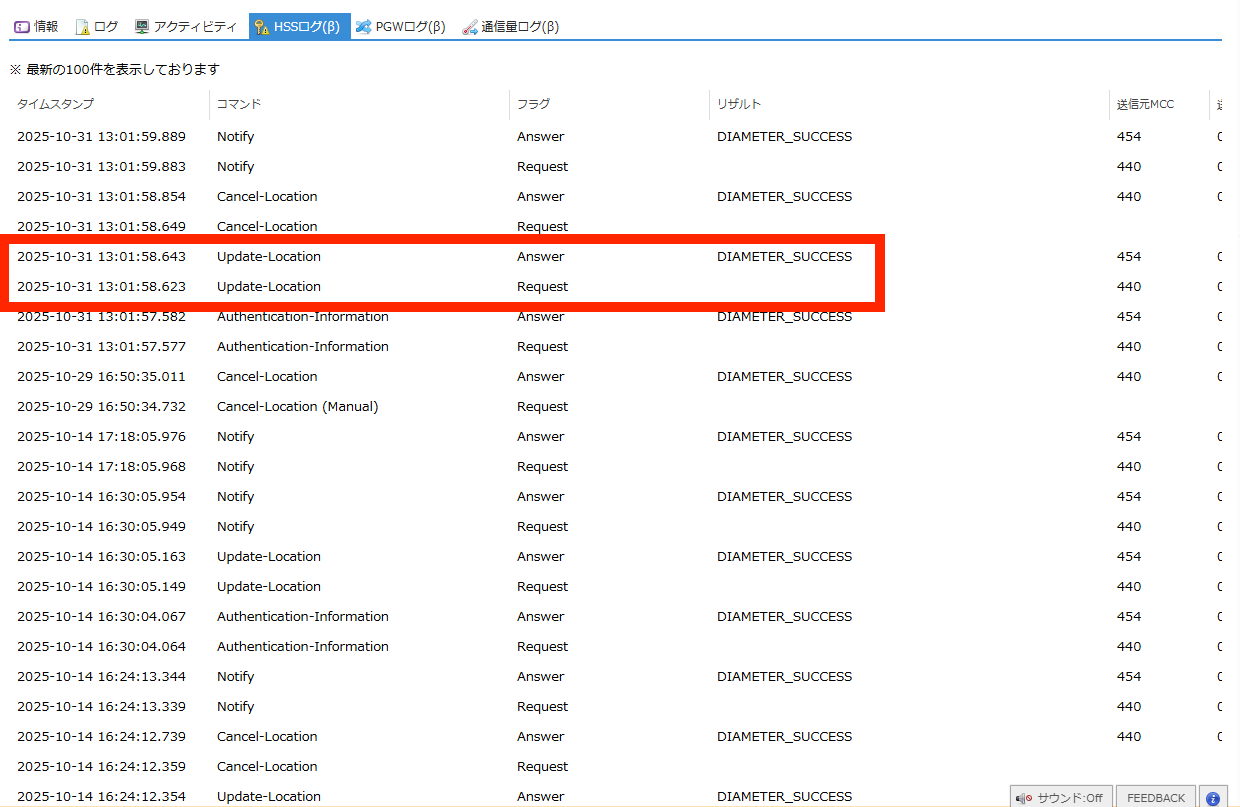

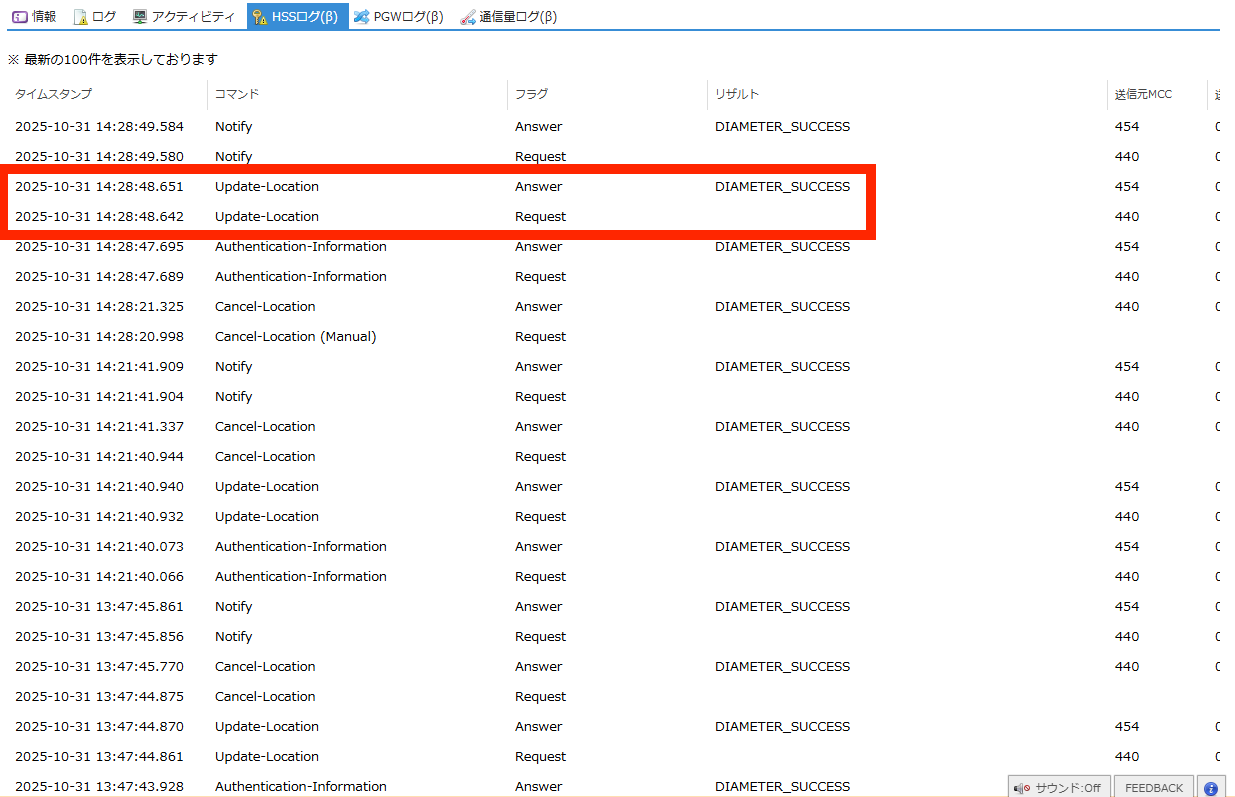

この後にデバイスの位置情報登録処理が行われ、Update Location Request に対し、

Update Location Answer が返され、DIAMETER_SUCCESS となっています。

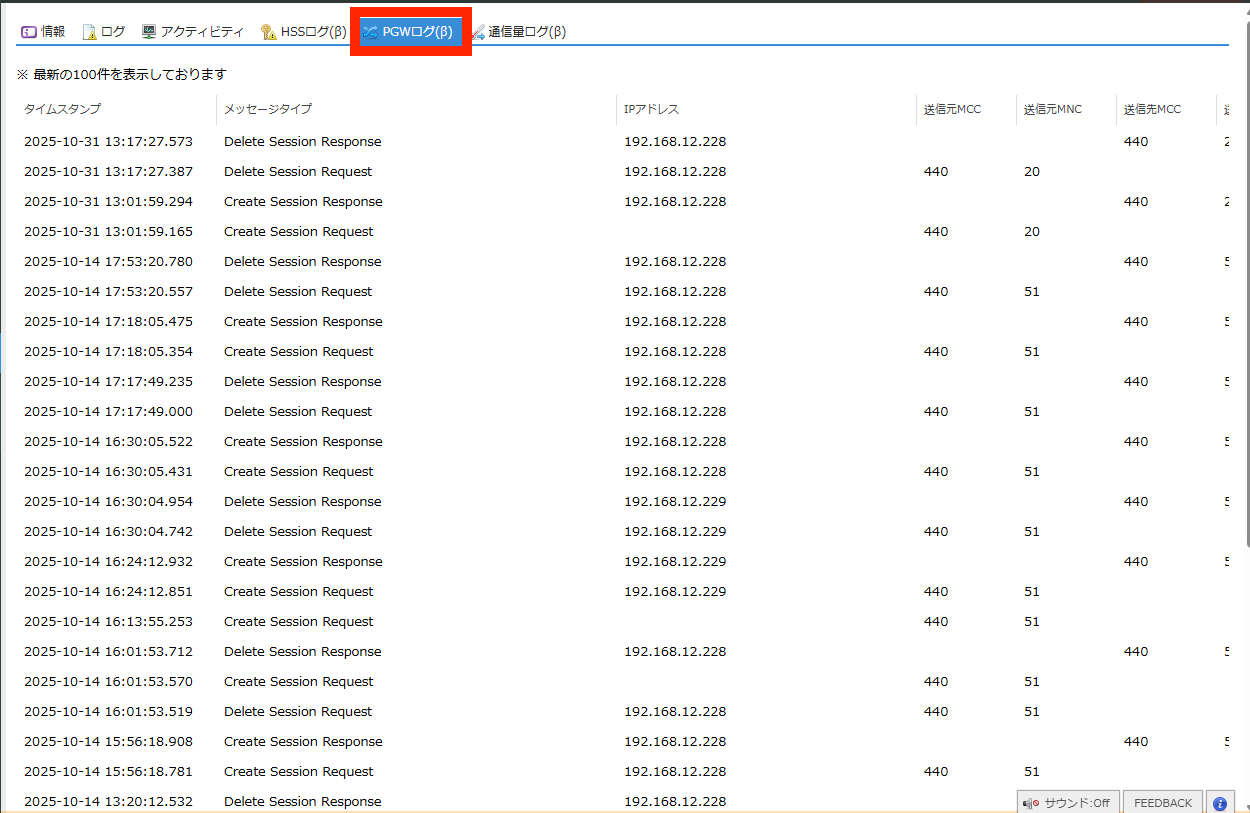

PGWのログを選択・表示してください。

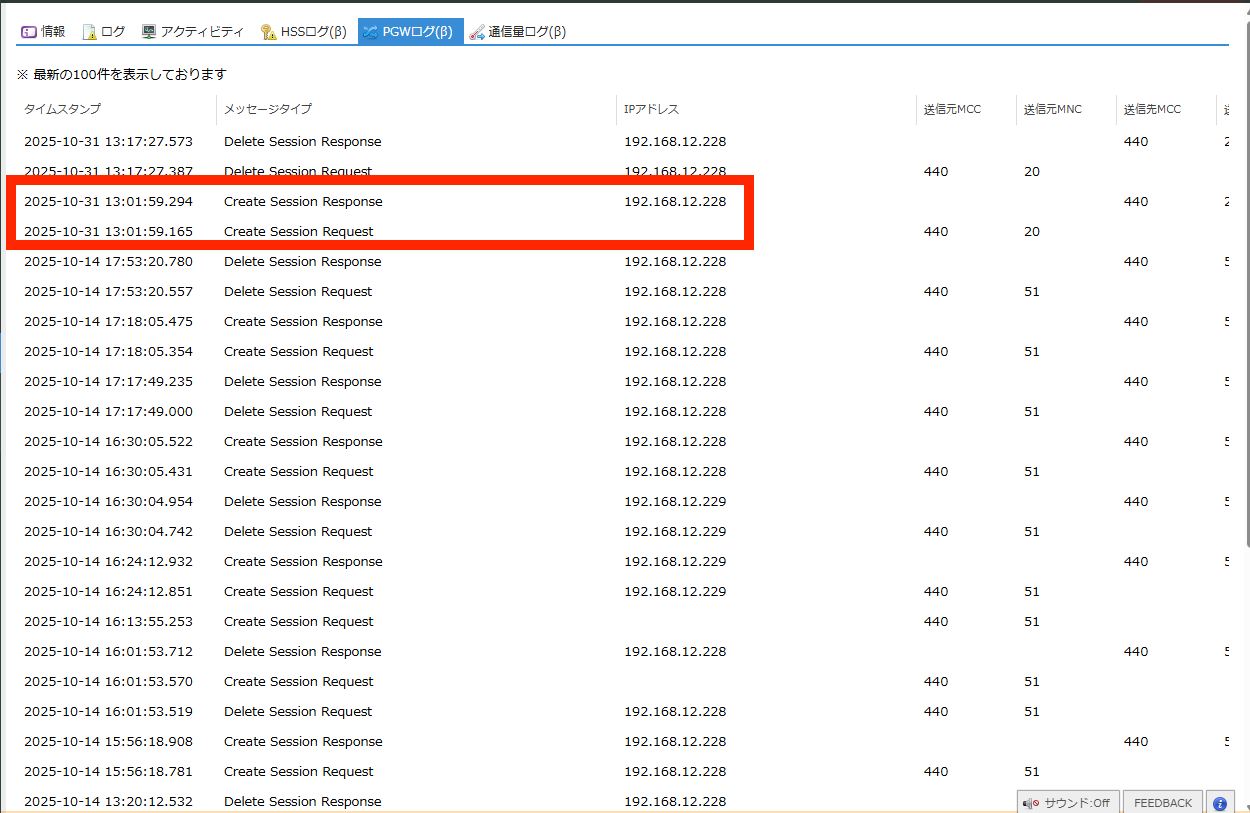

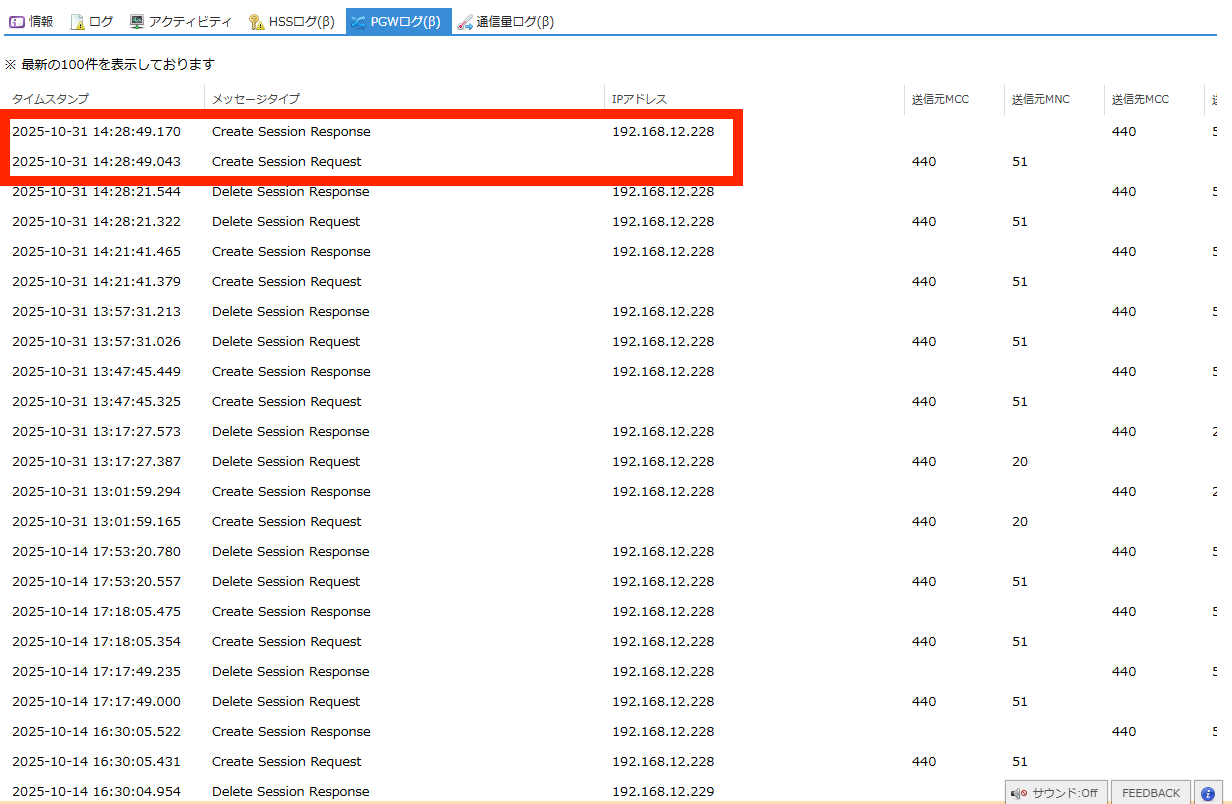

PGW タブで該当時間に Create Session Request と Create Session Response が表示されていることがわかります。

このときに以下の情報を確認できます

• コントロールパネルで設定したキャリアで接続を行っていること

• コントロールパネルで設定したIPアドレスで接続を行っていること

デバイスがさくらのクラウドへの接続をすることが確認できます。

ヒント

Authentication Information Request / Answer の間に Update Location や Notify のログが表示されることもあります。

02. SIMが無効になっている場合に通信を試行した際のログ

次にコントロールパネル上でSIMが無効になっているにもかかわらず接続を行い、失敗した場合のログを紹介します。

デバイスからさくらのセキュアモバイルコネクトへ通信を試行します。

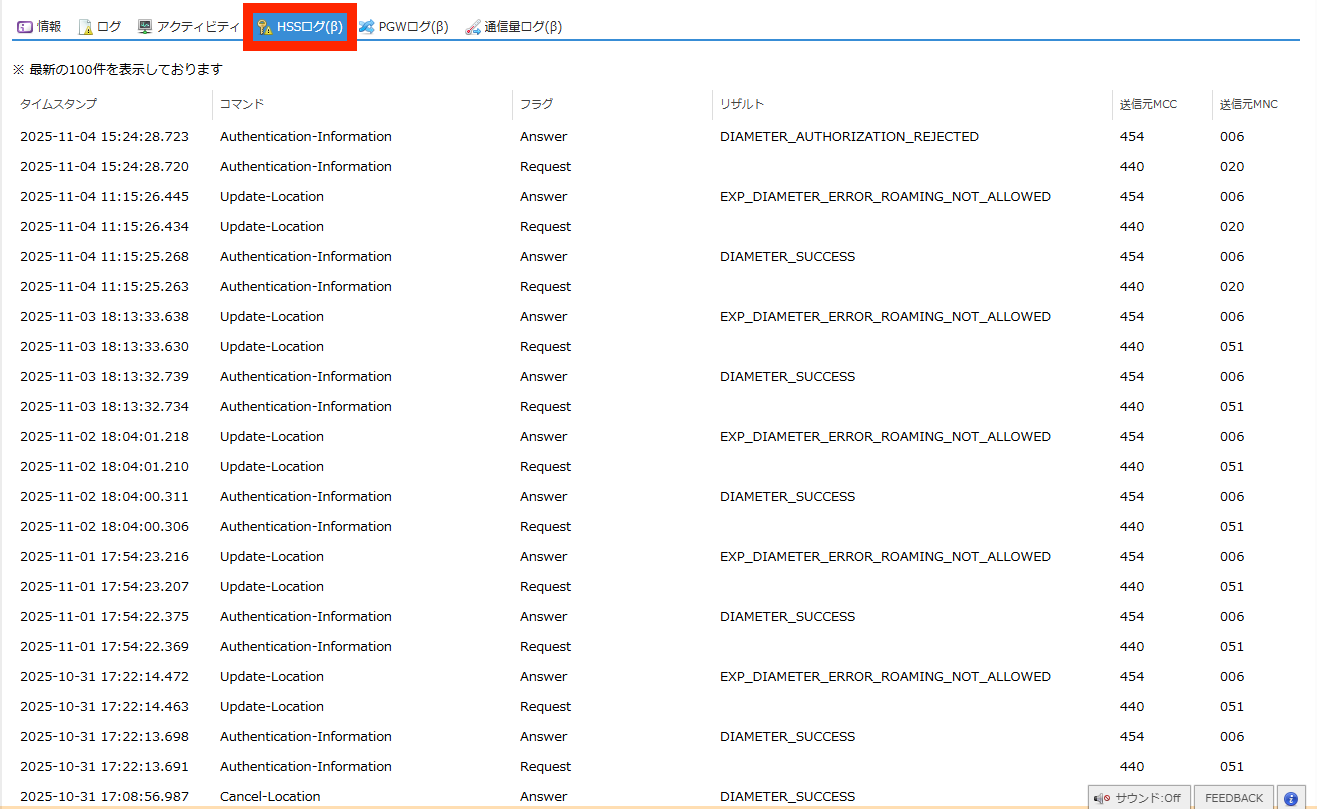

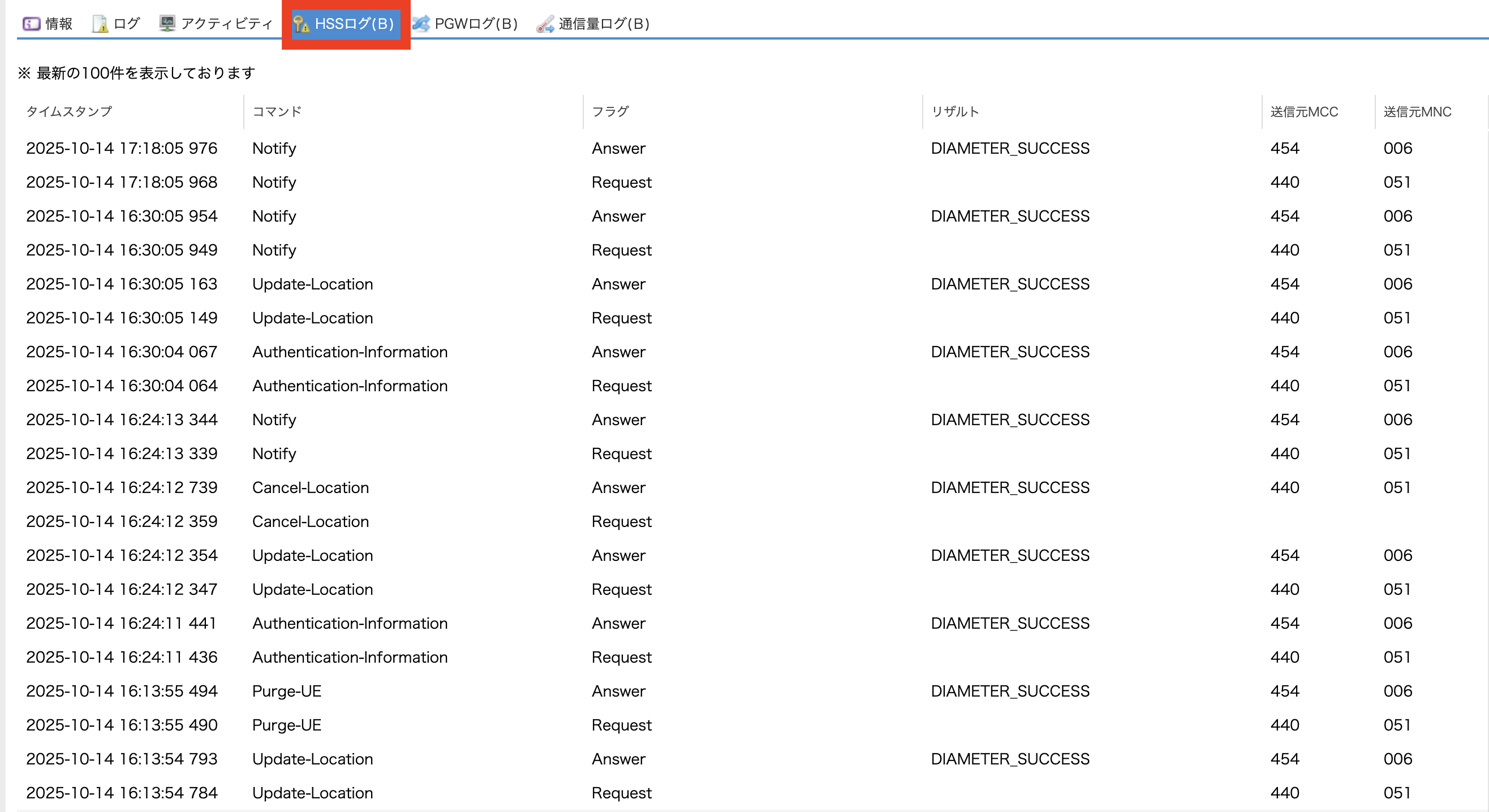

HSSログのタブを選択し・表示してください。

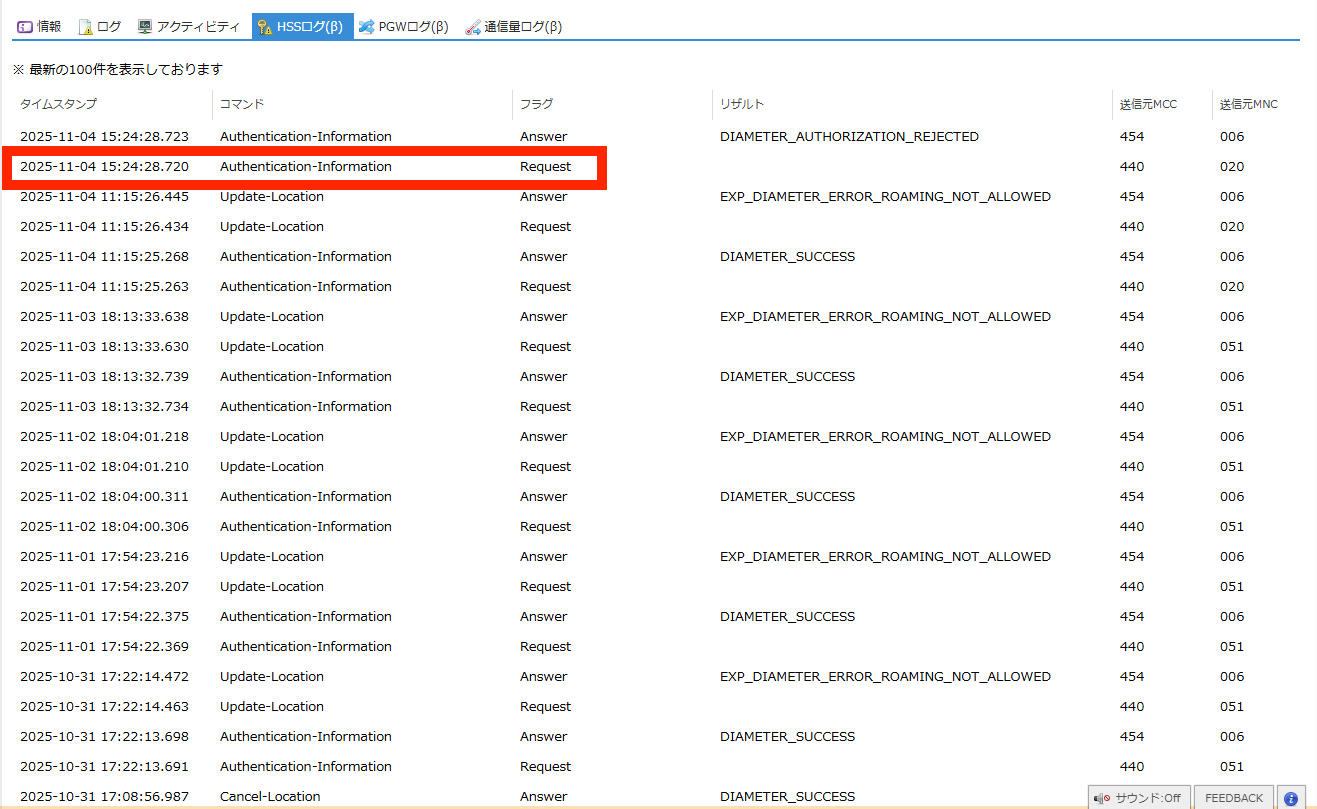

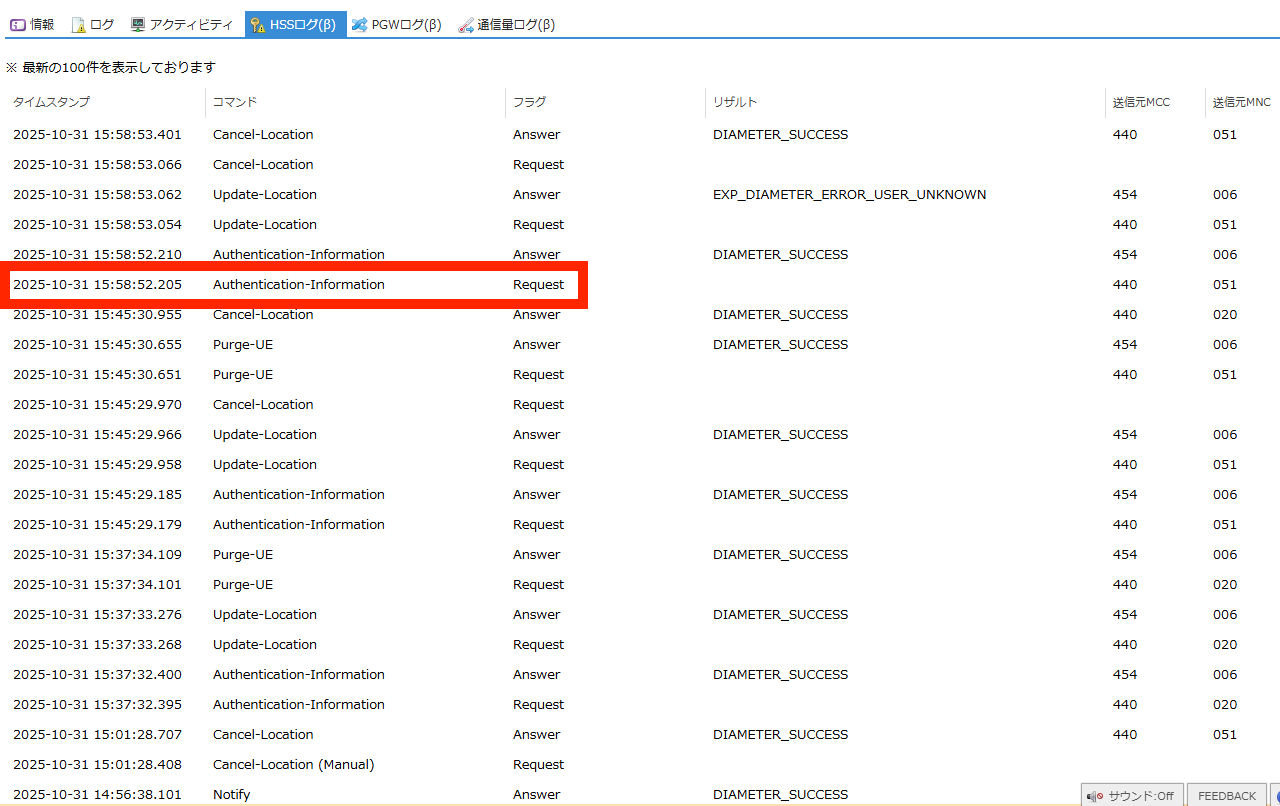

HSSログにAuthentication Information Request のログが表示されます。

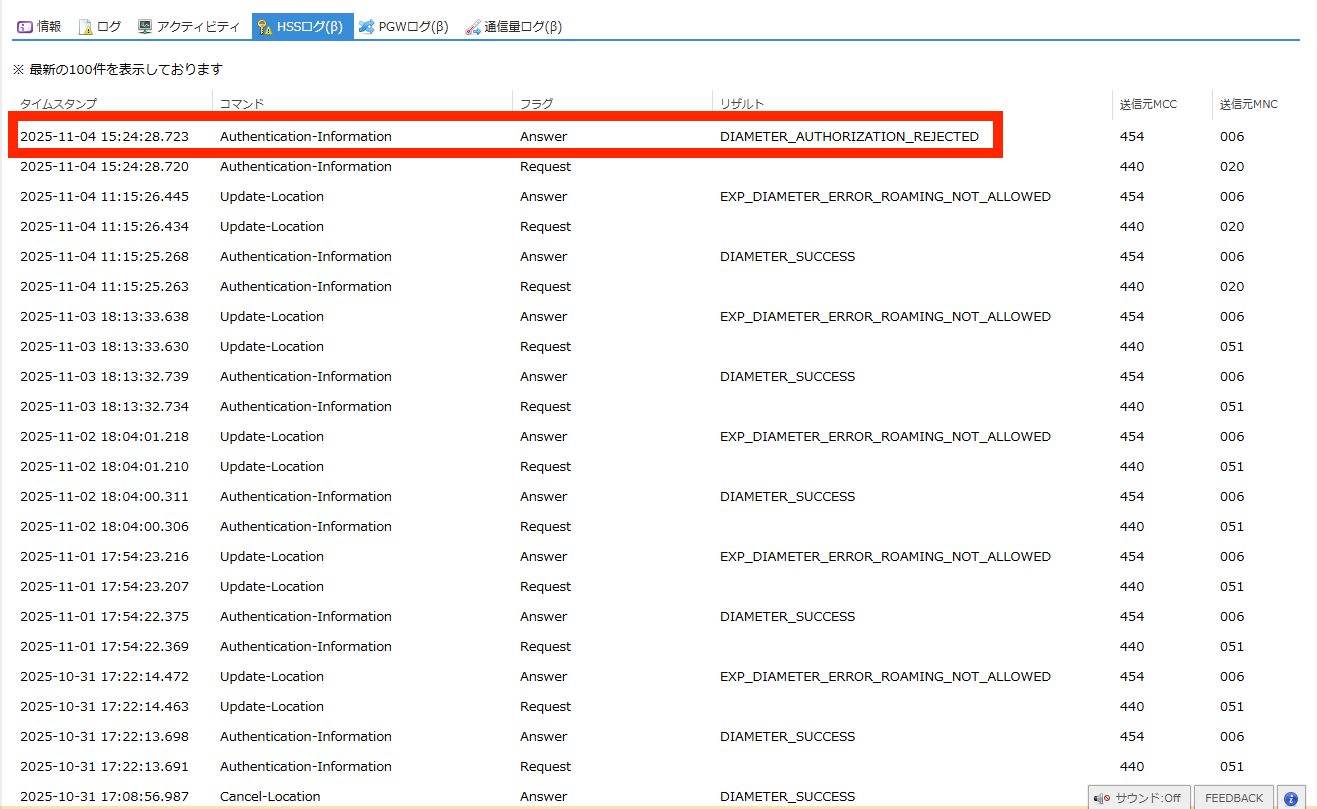

HSSログタブにて、Authorization-Information Answer のリザルトが DIAMETER_AUTHORIZATION_REJECTED となります。

この際にSIMとセキュアモバイルコネクト間でセッションを確立できず、通信が行えません。

ヒント

SIMを有効化する場合は、 5. SIM の操作 を参照してください

03. 許可されていないキャリアで接続しようとしている場合のログ

許可されていないキャリアで接続を行い、認証に失敗した際のログを解説します。

HSSログのタブを選択し・表示してください。

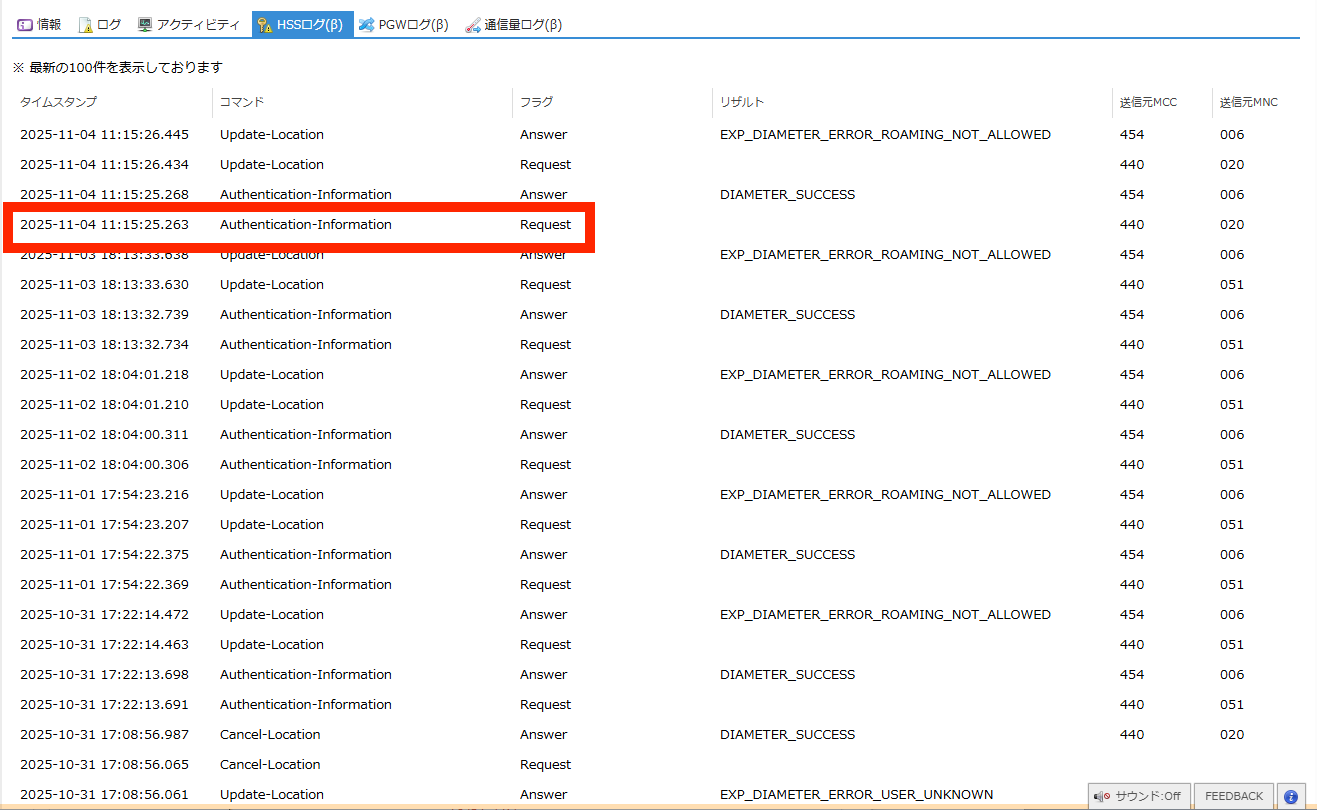

HSSログにAuthentication Information Request のログが表示されます。

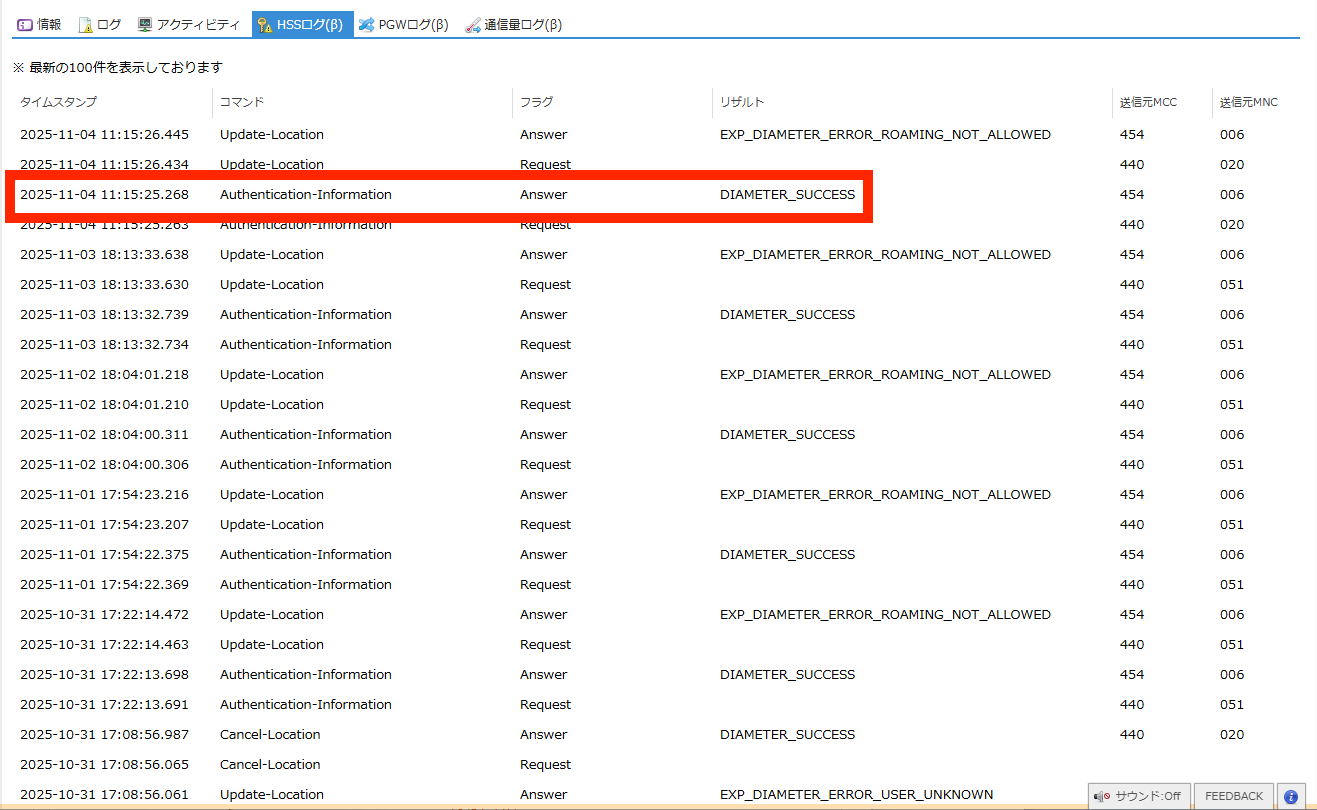

HSSログにAuthentication Information Answer のログが、DIAMETER_SUCCESS を表示され認証が成功したように見えます。

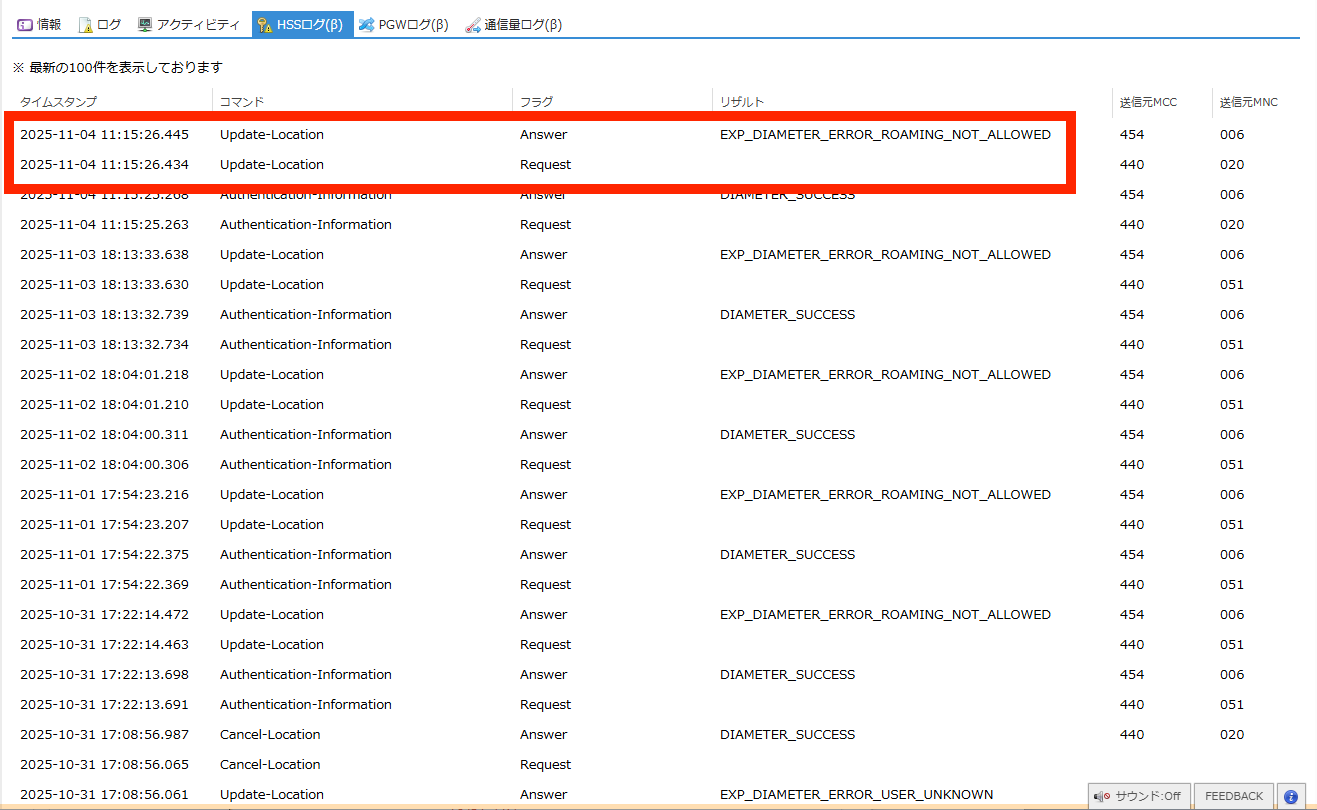

しかし、Update Location Request / Answer のリザルトが DIAMETER_ERROR_ROADMING_NOT_ALLOWED となります。

この際にSIMとセキュアモバイルコネクト間でセッションを確立できず、通信が行えません。

ヒント

SIMをキャリア設定を有効化する場合は、 4. SIM設定の変更 を参照してください

04. APNを間違えて接続した場合

APNを間違えて接続しようとした場合のログがどのように表示されるかを解説します。

HSSログのタブを選択し・表示してください。

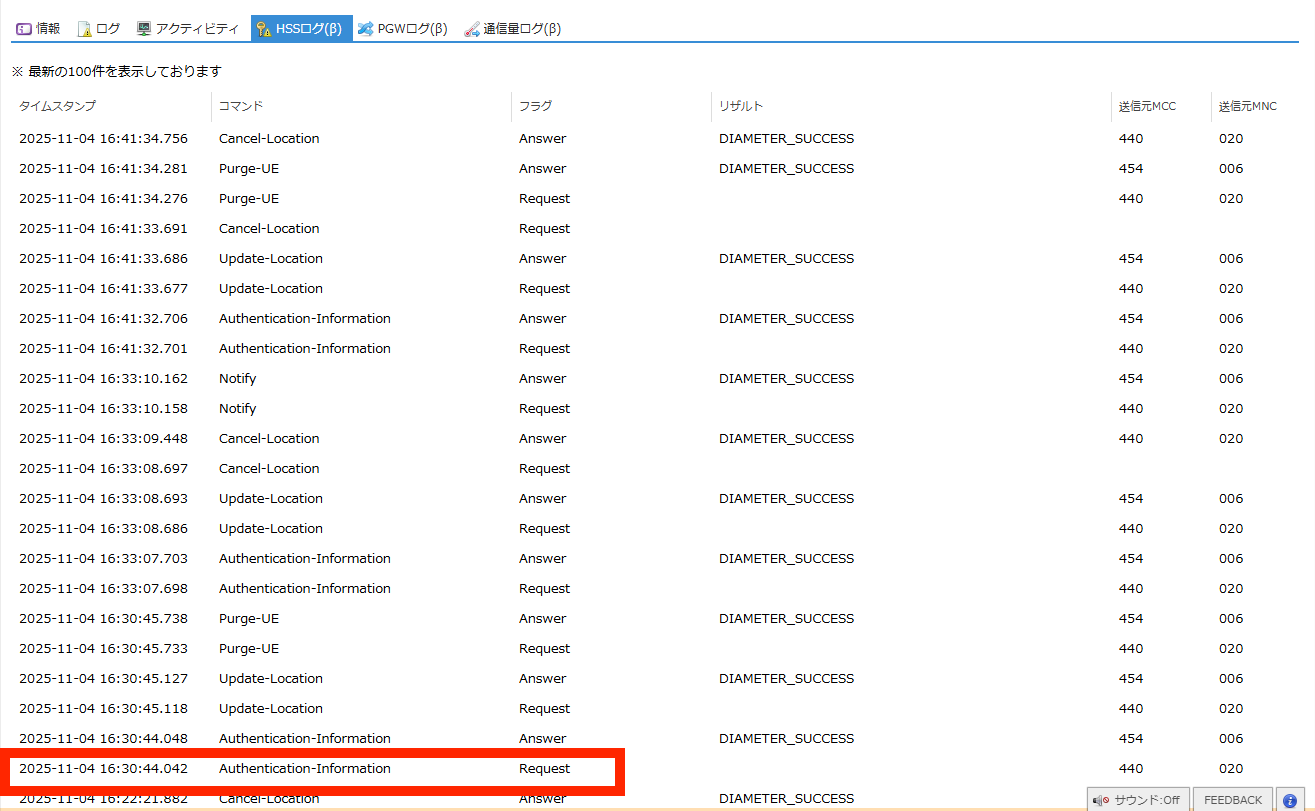

HSSログにAuthentication Information Request のログが表示されます。

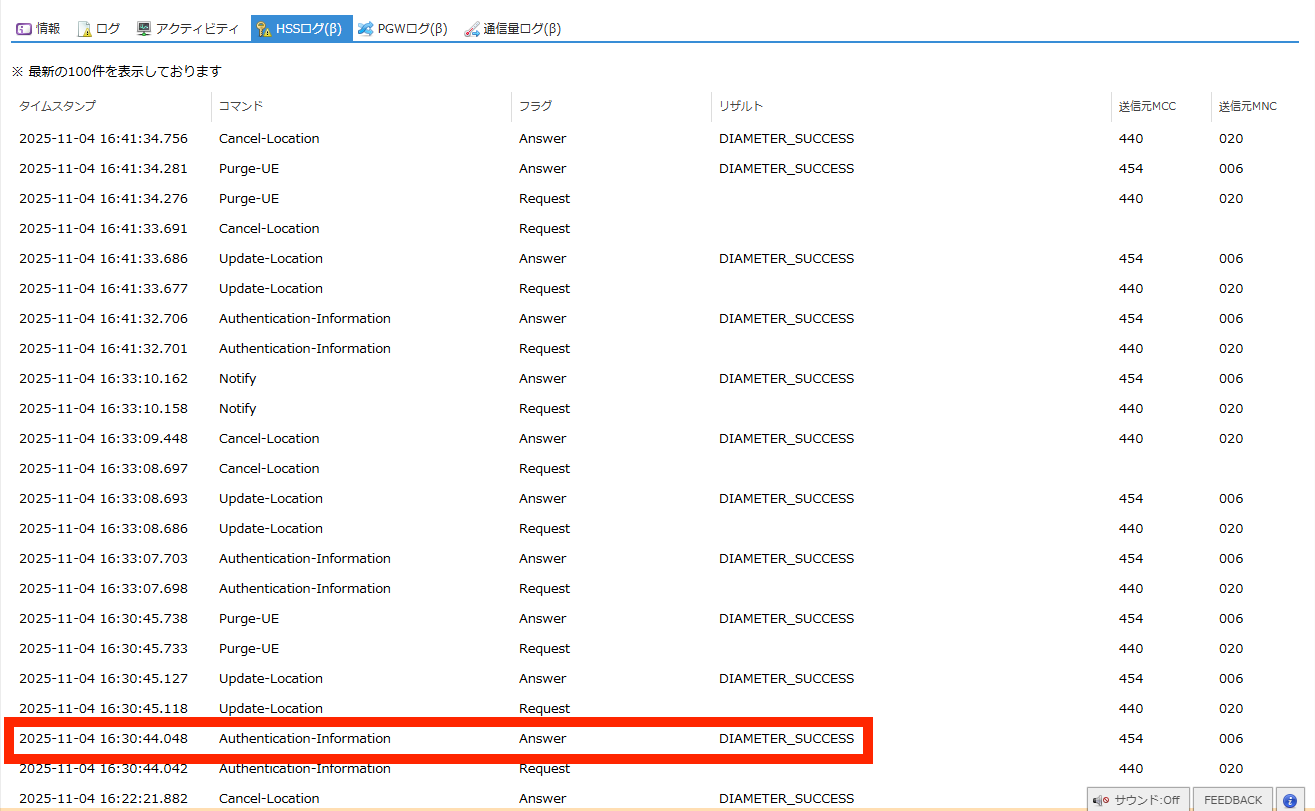

HSSログにAuthentication Information Answer のログが DIAMETER_SUCCESS 表示されます。

しかしながら、Update-Location Answer が DIAMETER_SUCCESS の後

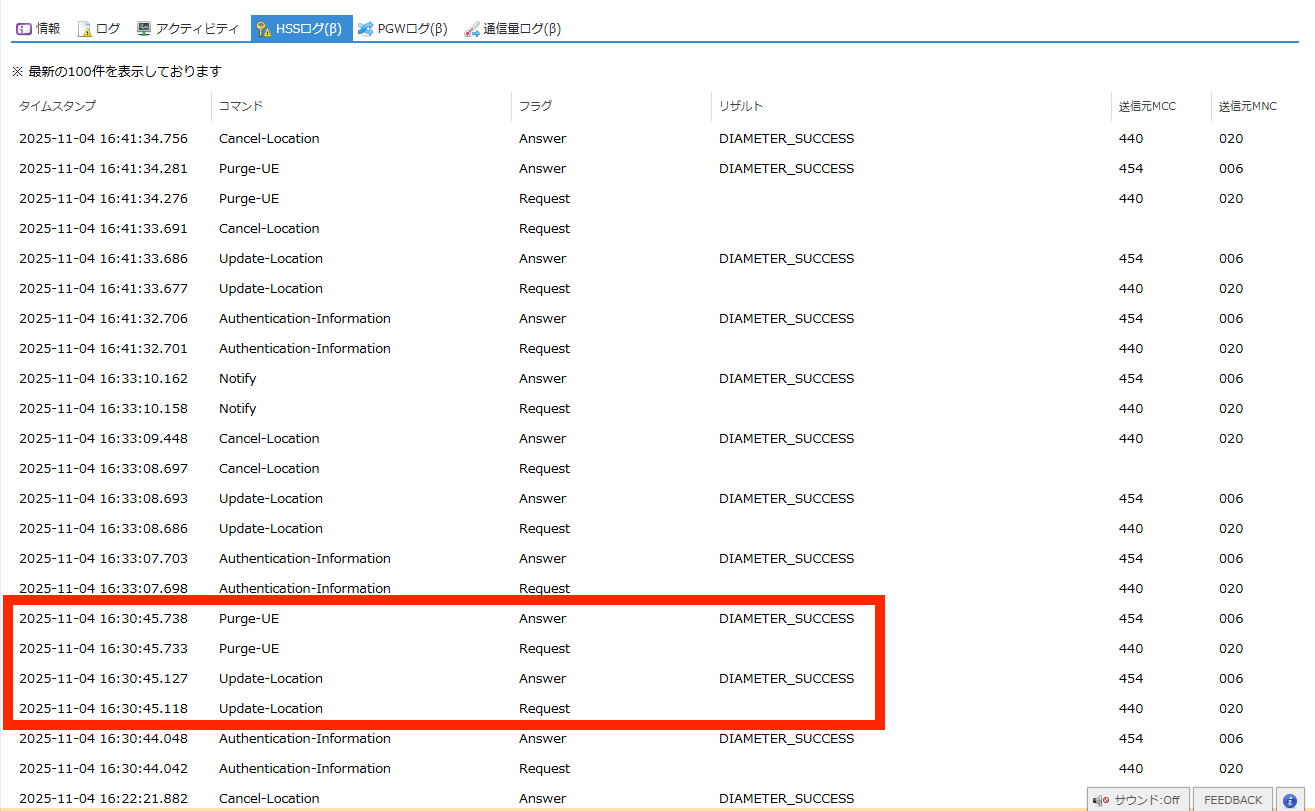

Purge-UE が表示され、SIMのセッション確立が破棄されたことが確認できます。

ヒント

APN設定に関しては、 APN（アクセスポイント名） ご参照ください

05. コントロールパネルからSIMの再接続を試行した場合のログ

コントロールパネルからSIMの再接続を試行した際のログを記載します。

ただし、デバイスがさくらのクラウドに接続状態により、出力されるログが異なります。

今回は、SIMとさくらのクラウドの接続がした状態で、コントロールパネルから

SIMの再接続を行った際の手順を示します。

HSSログのタブを選択し・表示してください。

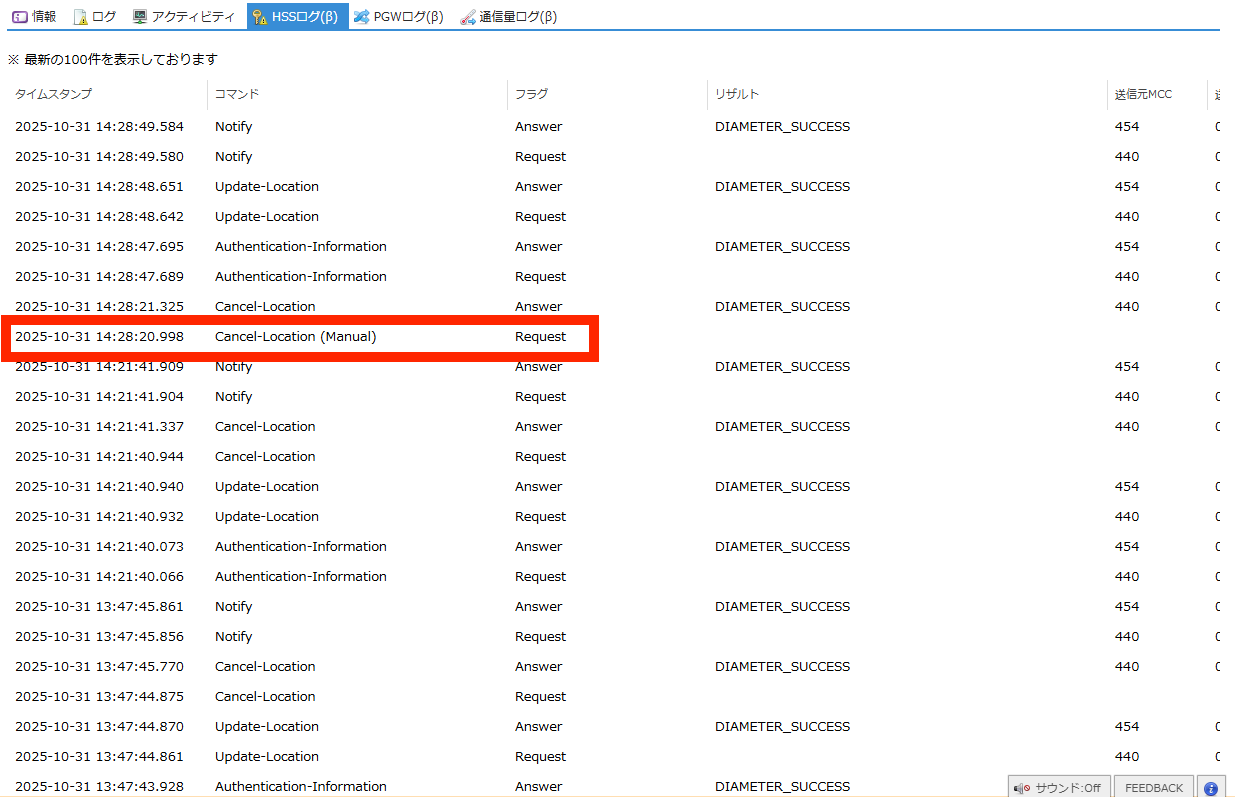

HSSログに Cancel Location Request (Manual) のログが表示されます。

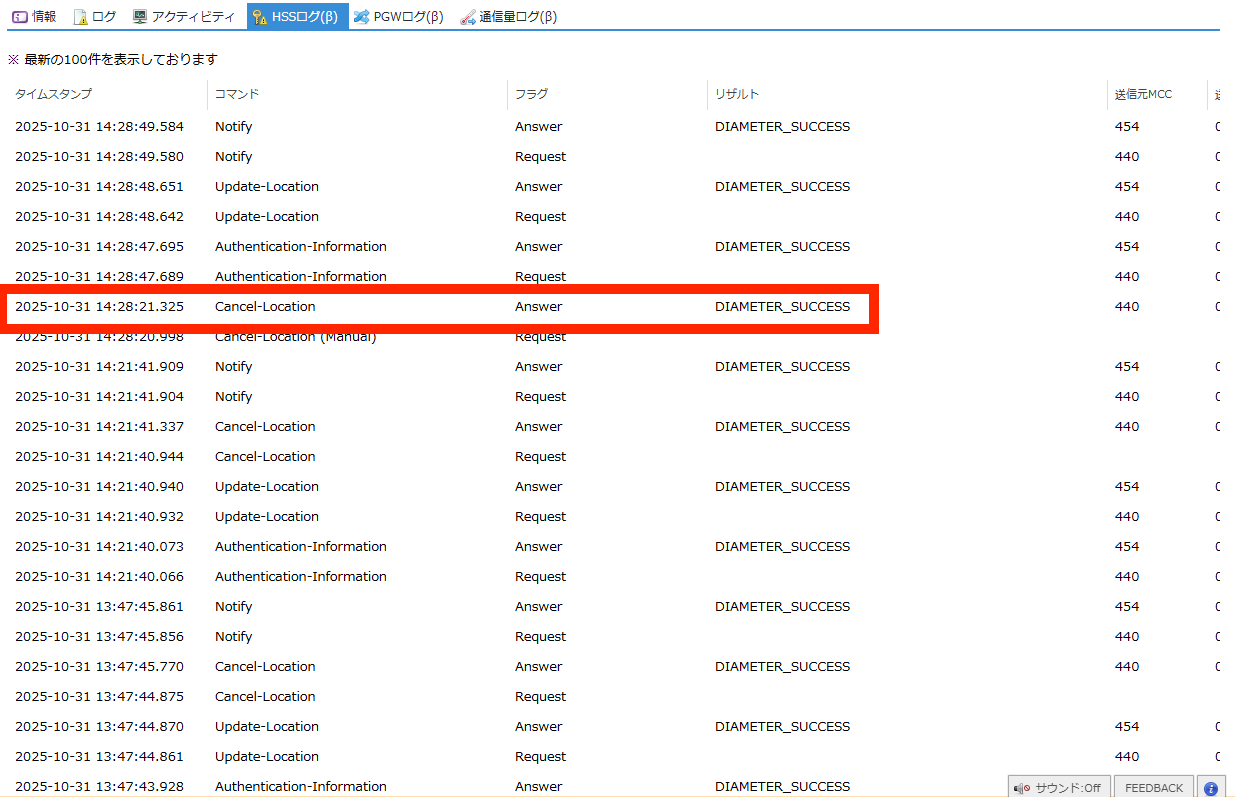

Cancel Location Answer のリザルトが DIAMETER_SUCCESS が来ています。

HSSログに Authentication Information Request のログが表示され、

Authentication Information Answer に　DIAMETER_SUCESS が表示されます。

HSSログに 続いて Update-Location Request が表示されます

Authentication Information Answer に　DIAMETER_SUCESS が表示されます。

PGWログを表示してください。

Create Session Request と Create Session Response にてセッションが開始されていることがわかります。

Authentication-Information Request 以降は、01. 正常に接続できた場合のログ と同様の流れとなります。

06. IMEIロックを有効にして別端末から接続した場合

APNを間違えて接続しようとした場合のログがどのように表示されるかを解説します。

HSSログのタブを選択し・表示してください。

HSSログにAuthentication Information Request のログが表示されます。

HSSログにAuthentication Information Answer のログが DIAMETER_SUCCESS 表示されます。

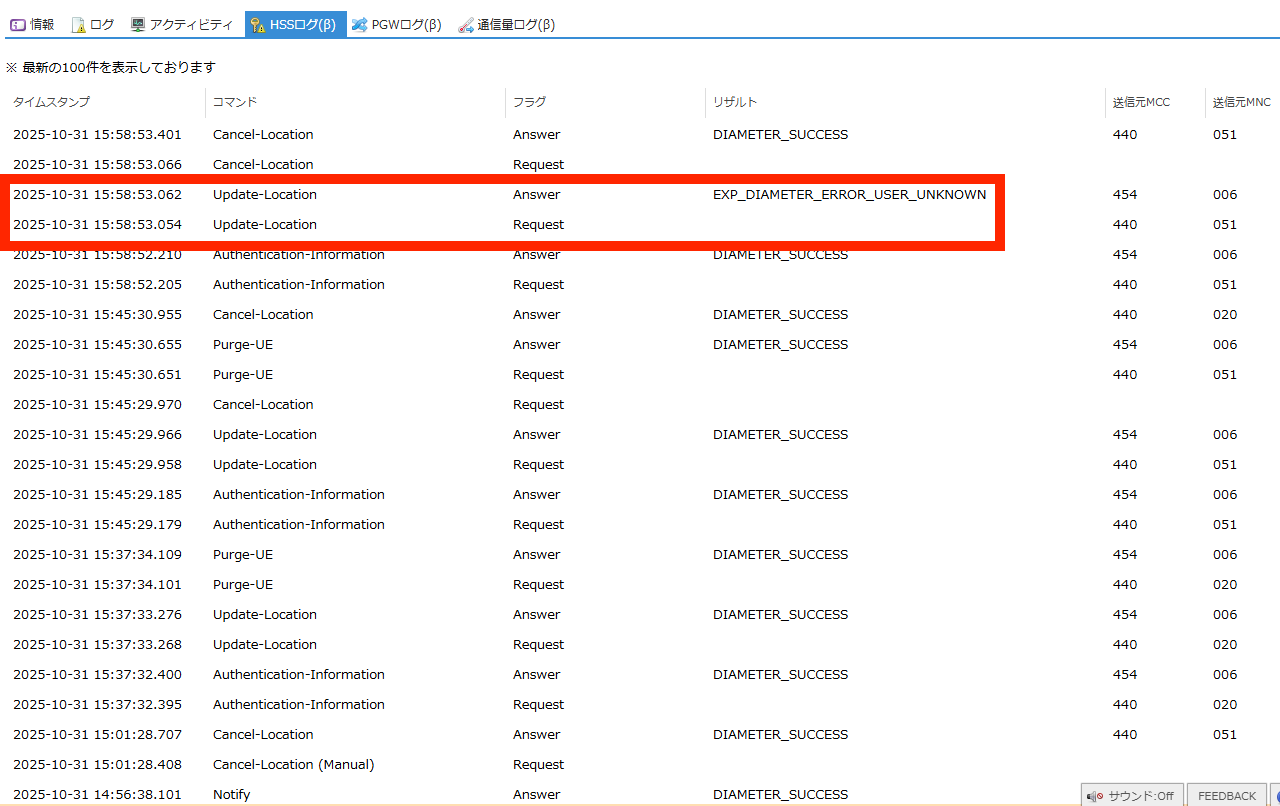

Update Location Answer のリザルトが EXP_DIAMETER_ERROR_UNKNOWN と表示されます。 この際に、セキュアモバイルコネクトへの接続が失敗します。

ヒント

IMEIの設定に関しては、 5. SIM の操作 を参照してください

その他の仕様について

• 表示件数は過去30日のうち、最大100件を表示します。

• SIMの最新登録日からのログが対象となります。再登録を行うと、再登録時刻より前のログは表示されません。

• 通信量ログは、規定内の間隔の通信の記録が記録されるため、通信時に即時でログは反映されません。

  しかしセッションが破棄された場合は、規定時間内を待たず、破棄の際に通信量ログが記録されます。
